Van cổng tín hiệu điện ARV DN200

Van cổng tín hiệu điện ARV DN200 là gì?

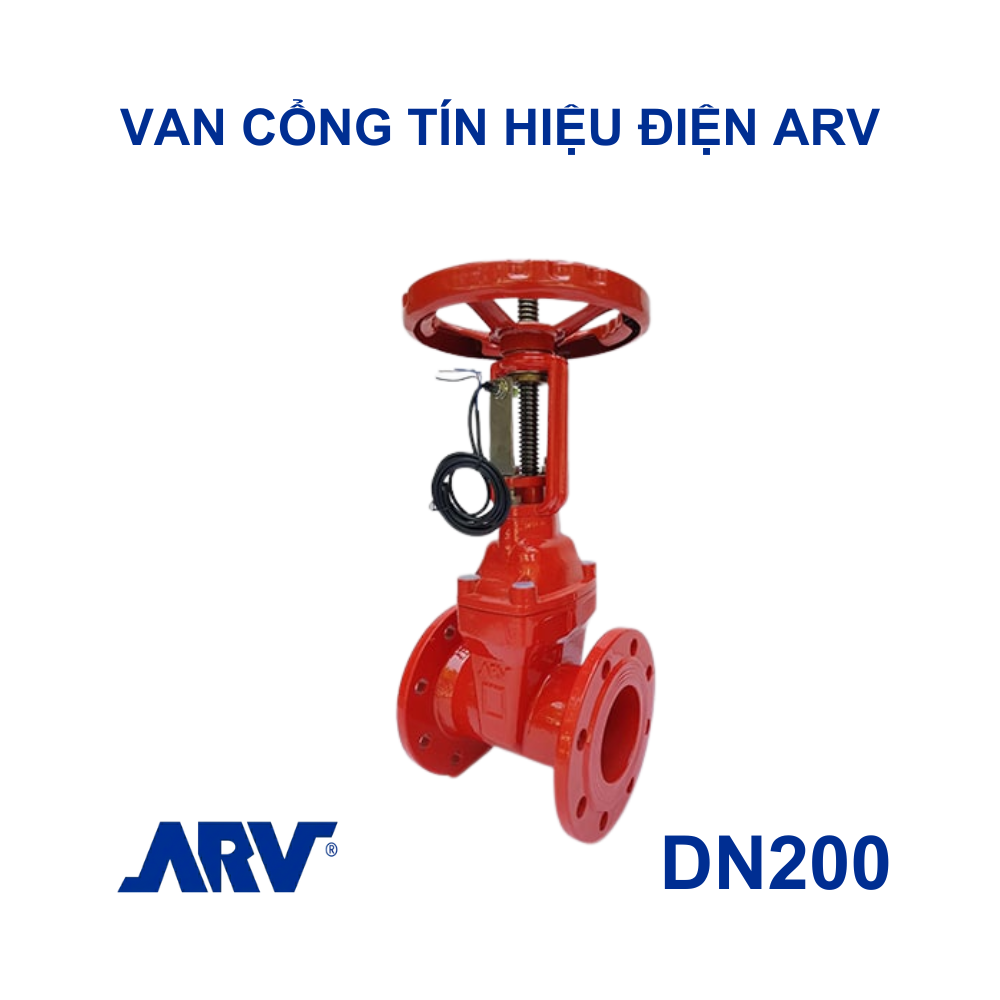

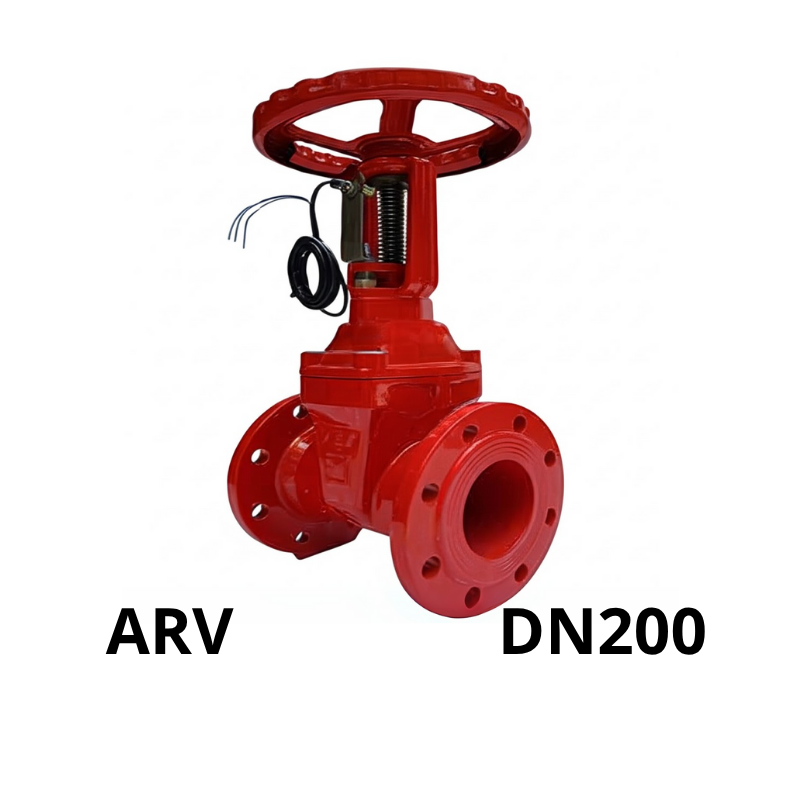

Van cổng tín hiệu điện ARV DN200 là dòng van công nghiệp có khả năng đóng/mở dòng chảy trong hệ thống đường ống có đường kính danh định DN200 (phi ngoài ~219mm). Sản phẩm được tích hợp công tắc tín hiệu điện, giúp giám sát trạng thái vận hành của van (mở hoặc đóng) từ xa thông qua hệ thống điều khiển trung tâm như tủ PCCC, BMS hoặc SCADA.

Cấu tạo của van cổng tín hiệu điện ARV DN200

Van bao gồm hai phần chính:

Phần cơ khí

• Thân van: Gang cầu FCD450 phủ sơn epoxy cả trong và ngoài, chống gỉ và chống ăn mòn.
• Đĩa van: Làm từ gang cầu bọc cao su EPDM, đảm bảo độ kín cao và chống rò rỉ.
• Ty van: Inox 304 hoặc inox 431, có khả năng chống oxy hóa, chịu lực lớn.
• Tay quay: Điều khiển thủ công, dễ sử dụng. Có thể tích hợp mô-tơ điều khiển tự động nếu cần.

Phần tín hiệu điện

• Bộ công tắc tín hiệu (signal switch): Gắn trực tiếp trên trục van, thay đổi trạng thái khi van mở hoặc đóng.
• Tiếp điểm NO/NC: Truyền tín hiệu về trung tâm điều khiển.
• Điện áp sử dụng: 24V hoặc 220V tùy theo yêu cầu hệ thống.
• Vỏ công tắc: Chống nước, chống bụi, đạt chuẩn IP65 hoặc cao hơn.

Để xem chi tiết sản phẩm quý khách có thể dowload file cataloge:

DOWNLOAD CATALOG

Nguyên lý hoạt động của van tín hiệu điện ARV DN200

Van vận hành theo nguyên lý kết hợp cơ học và điện tử:

• Khi xoay tay quay để mở van, trục van nâng đĩa van lên khỏi dòng chảy → lưu chất được lưu thông. Công tắc tín hiệu nhận biết chuyển động trục và gửi tín hiệu trạng thái “mở” về hệ thống điều khiển.
• Khi đóng van, đĩa van hạ xuống chắn dòng chảy → công tắc chuyển sang tín hiệu “đóng”.

Tín hiệu này cho phép người quản lý giám sát trạng thái vận hành của van từ xa, từ đó chủ động điều khiển, cảnh báo và vận hành hệ thống hiệu quả.

Thông số kỹ thuật van cổng tín hiệu điện ARV DN200

Đặc điểm nổi bật của van tín hiệu điện ARV DN200

• Giám sát trạng thái van hiệu quả: Tín hiệu đóng/mở giúp điều khiển và giám sát từ xa dễ dàng.
• Vật liệu chất lượng cao: Thân gang cầu, trục inox và đĩa van bọc EPDM đảm bảo độ bền và độ kín.
• Chống ăn mòn vượt trội: Lớp sơn epoxy dày, bảo vệ van khỏi môi trường khắc nghiệt.
• Dễ tích hợp hệ thống tự động: Kết nối đơn giản với các hệ thống điều khiển như BMS, SCADA, tủ PCCC.
• Độ tin cậy cao: Sản phẩm chính hãng ARV, hoạt động ổn định, tuổi thọ dài.
• Thi công và bảo trì thuận tiện: Thiết kế mặt bích tiêu chuẩn giúp dễ lắp đặt, thay thế và kiểm tra.

Ứng dụng của van cổng tín hiệu điện ARV DN200

Van tín hiệu điện ARV DN200 được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật, bao gồm:

• Hệ thống PCCC công nghiệp – dân dụng: Kết nối với tủ PCCC, van sprinkler, trạm bơm để đảm bảo an toàn.
• Hệ thống cấp nước – thoát nước đô thị: Điều khiển dòng chảy và theo dõi trạng thái van từ xa.
• Trạm xử lý nước thải – nước sạch: Hỗ trợ quản lý vận hành thông qua hệ thống điều khiển tự động.
• Tòa nhà thông minh, nhà máy, xí nghiệp: Tích hợp với hệ thống BMS, giám sát kỹ thuật tòa nhà.
• Khu công nghiệp, trung tâm thương mại, sân bay: Đảm bảo hoạt động kỹ thuật an toàn và kịp thời xử lý sự cố.

Kết luận

Van cổng tín hiệu điện ARV DN200 là thiết bị công nghiệp thông minh, kết hợp giữa chức năng điều tiết dòng chảy và giám sát trạng thái đóng/mở van từ xa. Sản phẩm mang lại hiệu quả cao trong quản lý vận hành, nâng cao độ an toàn cho hệ thống PCCC, cấp nước và các hệ thống kỹ thuật công nghiệp hiện đại. Với cấu tạo chắc chắn, tín hiệu ổn định, dễ lắp đặt và vận hành, đây là lựa chọn tối ưu cho các công trình đòi hỏi độ tin cậy và tự động hóa cao.
