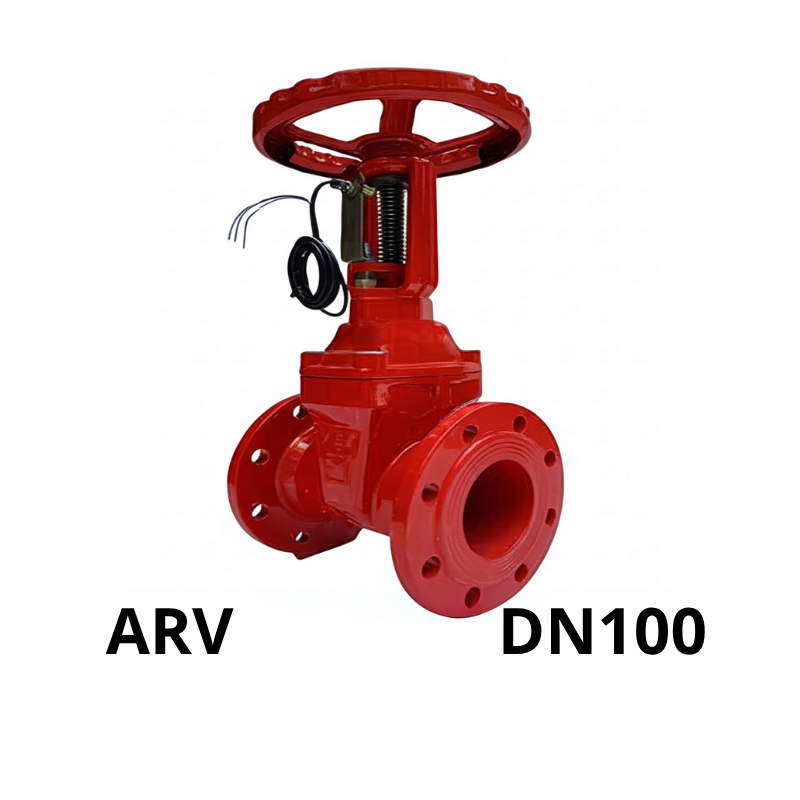

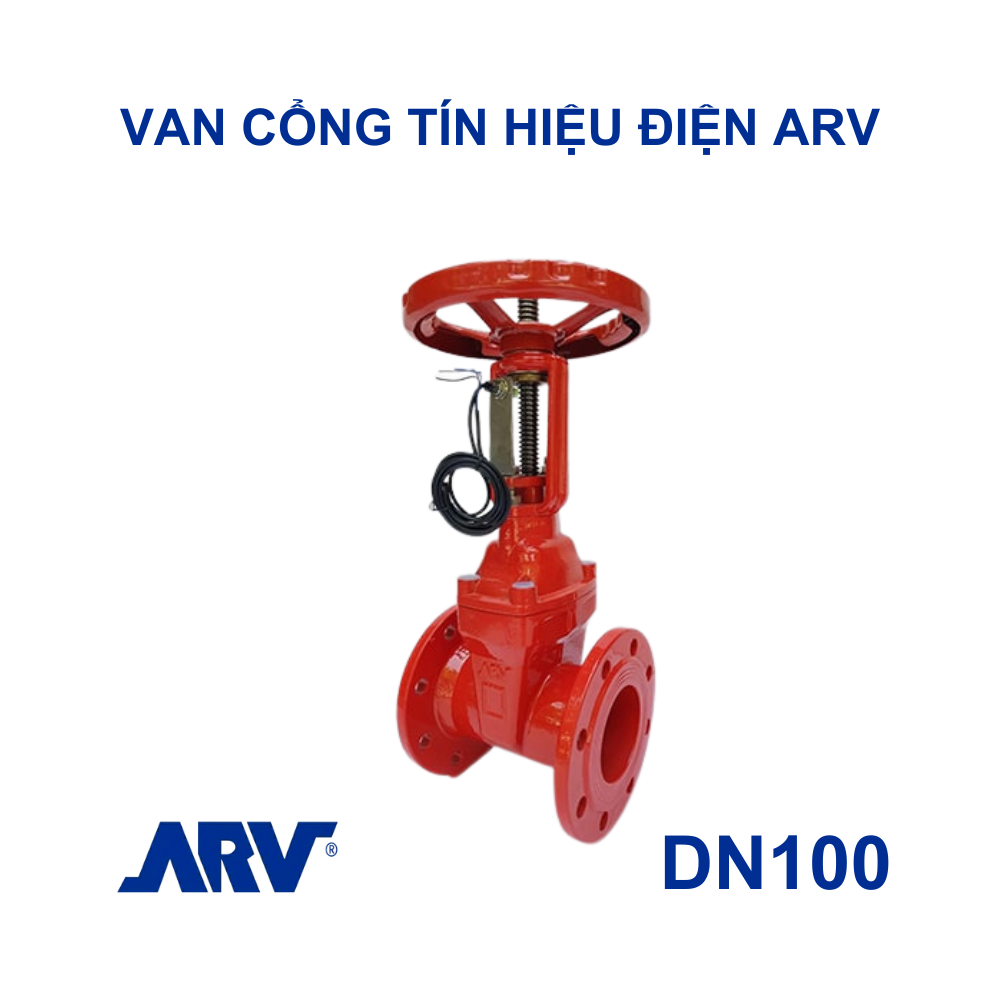

Van cổng tín hiệu điện ARV DN100

Van cổng tín hiệu điện ARV DN100 là gì?

Van cổng tín hiệu điện ARV DN100 là dòng van công nghiệp có chức năng đóng/mở dòng chảy trong hệ thống đường ống DN100 (phi ngoài ~114.3 mm), đồng thời gửi tín hiệu trạng thái (mở hoặc đóng) về tủ điều khiển trung tâm thông qua công tắc điện tích hợp.

Sản phẩm được thiết kế bởi thương hiệu ARV – Malaysia, đạt tiêu chuẩn quốc tế như BS 5163, UL/FM, ISO 9001, thích hợp sử dụng trong hệ thống phòng cháy chữa cháy (PCCC), cấp nước, và quản lý tòa nhà thông minh (BMS).

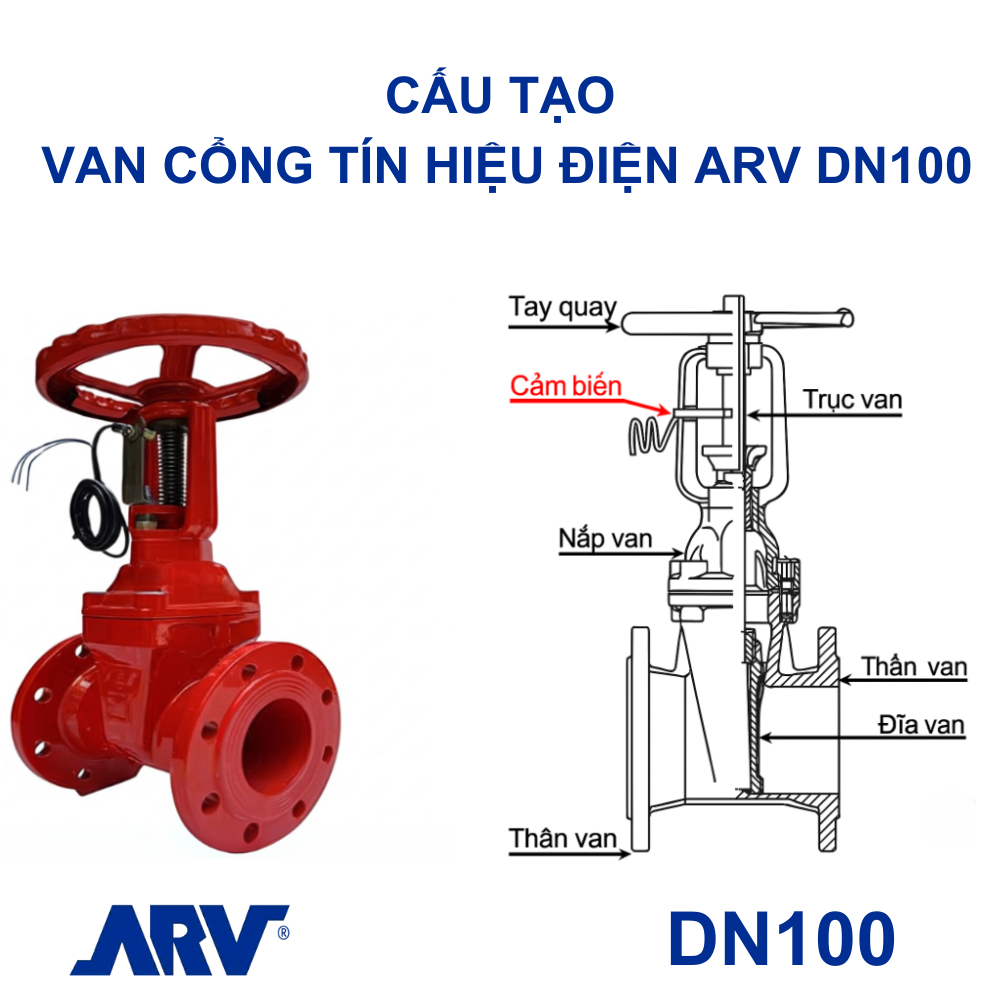

Cấu tạo của van cổng tín hiệu điện ARV DN100

Van gồm hai phần chính: phần cơ khí và phần tín hiệu điện.

Phần cơ khí

• Thân van: Gang cầu FCD450, phủ sơn epoxy chống ăn mòn với độ dày ≥250μm.
• Đĩa van: Gang cầu, bọc cao su EPDM giúp làm kín tuyệt đối, chống rò rỉ.
• Trục (ty) van: Làm bằng inox 304 hoặc inox 431, bền chắc, không gỉ.
• Tay quay: Thiết kế dạng vô lăng cơ học để thao tác đóng/mở thủ công.

Phần công tắc tín hiệu

• Bộ công tắc tín hiệu (Signal Switch): Gắn liền với trục van, thay đổi trạng thái khi van đóng hoặc mở.
• Tiếp điểm điện NO/NC: Cho phép kết nối với hệ thống điều khiển như PCCC, BMS, SCADA.
• Nguồn điện đầu vào: Tùy chọn 24V hoặc 220V theo yêu cầu hệ thống.

Để xem chi tiết sản phẩm quý khách có thể dowload file cataloge:

DOWNLOAD CATALOG

Nguyên lý hoạt động của van cổng tín hiệu điện ARV DN100

Van hoạt động theo cơ chế cơ điện kết hợp:

• Khi tay quay được xoay mở van, trục nâng lên kéo đĩa van ra khỏi dòng chảy → dòng lưu chất được thông suốt.
• Đồng thời, bộ công tắc điện nhận biết chuyển động của trục, từ đó thay đổi tín hiệu đầu ra (ví dụ: từ “đóng” sang “mở”).
• Tín hiệu này được gửi về trung tâm điều khiển (tủ PCCC, hệ BMS…) để giám sát trạng thái van theo thời gian thực.
• Khi đóng van, đĩa van hạ xuống chắn dòng chảy, tín hiệu điện lại được cập nhật để thông báo trạng thái mới.

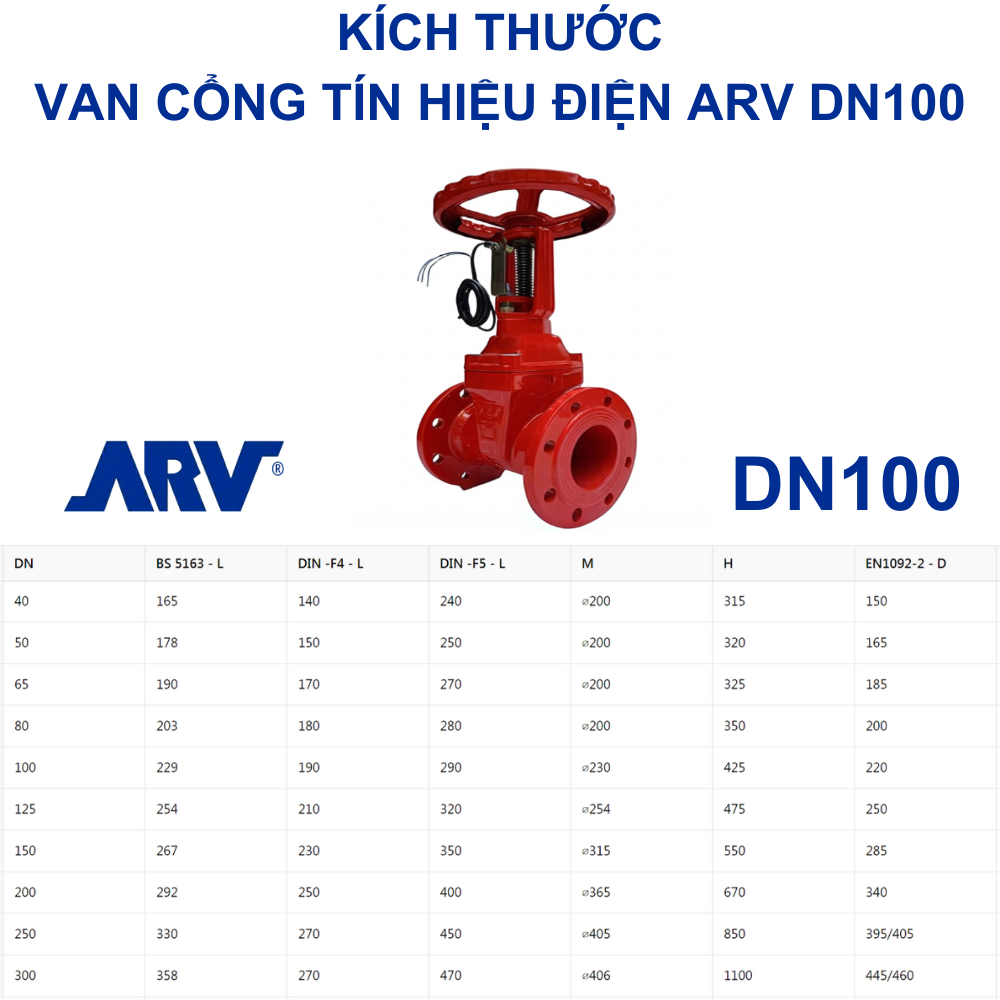

Thông số kỹ thuật van tín hiệu điện ARV DN100

Đặc điểm nổi bật của van cổng tín hiệu điện ARV DN100

• Giám sát chính xác: Công tắc điện báo trạng thái giúp theo dõi hoạt động van từ xa.
• Cấu tạo chắc chắn: Vật liệu cao cấp chịu áp lực lớn, chống ăn mòn, đảm bảo tuổi thọ dài lâu.
• Tín hiệu ổn định: Tương thích với hệ thống BMS, PCCC, SCADA,…
• Sơn phủ epoxy chất lượng cao: Giúp chống gỉ và chống ăn mòn hiệu quả trong mọi môi trường.
• Lắp đặt dễ dàng: Chuẩn mặt bích phổ biến, phù hợp nhiều loại hệ thống kỹ thuật.
• Tiết kiệm nhân lực vận hành: Không cần kiểm tra thủ công trạng thái van tại chỗ.

Ứng dụng của van tín hiệu điện ARV DN100

Van cổng ARV DN100 có tín hiệu điện được sử dụng phổ biến trong các công trình dân dụng và công nghiệp hiện đại:

• Hệ thống phòng cháy chữa cháy (PCCC): Kết nối với tủ PCCC hoặc hệ thống sprinkler, trạm bơm.
• Hệ thống cấp nước sinh hoạt, nước công nghiệp: Giúp kiểm soát lưu lượng nước và phát hiện sự cố kịp thời.
• Xử lý nước thải, nước sạch: Quản lý trạng thái dòng chảy thông qua hệ thống giám sát.
• Tòa nhà thông minh, bệnh viện, nhà xưởng: Kết hợp với hệ thống điều khiển BMS để giám sát từ xa.
• Khu công nghiệp, trung tâm thương mại, chung cư cao tầng: Tăng cường tính an toàn và tối ưu vận hành.

Kết luận

Van cổng tín hiệu điện ARV DN100 là thiết bị hai chức năng: điều tiết dòng chảy và truyền tín hiệu trạng thái về hệ thống điều khiển. Với thiết kế chắc chắn, vật liệu chất lượng, khả năng giám sát từ xa và tuổi thọ cao, sản phẩm là lựa chọn hàng đầu cho các hệ thống PCCC, cấp nước và kỹ thuật tòa nhà hiện đại.
