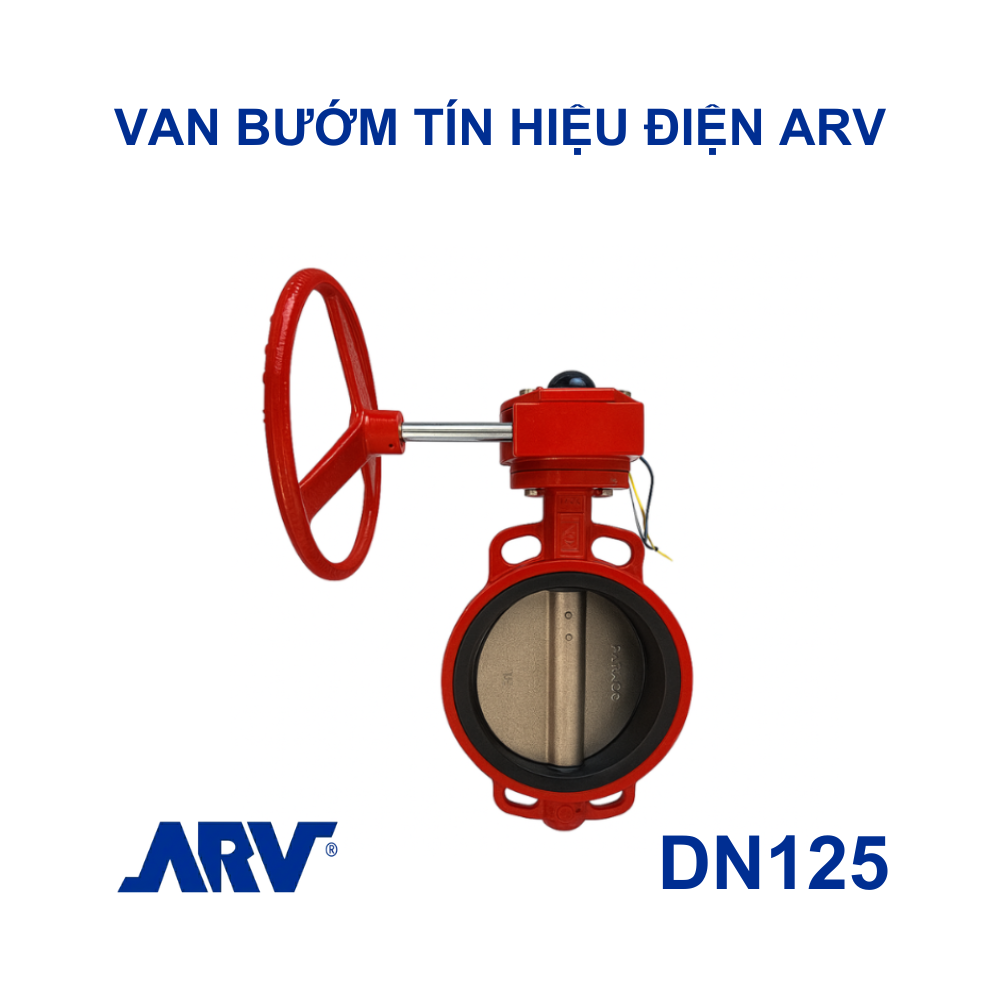

Van bướm tín hiệu điện ARV DN125

Van bướm tín hiệu điện ARV DN125 là gì?

Van bướm tín hiệu điện ARV DN125 là dòng van công nghiệp có đường kính danh nghĩa DN125 (125mm), thuộc thương hiệu ARV – Malaysia. Van được thiết kế dạng bướm với điều khiển tay quay kết hợp công tắc tín hiệu điện để giám sát trạng thái đóng/mở từ xa.

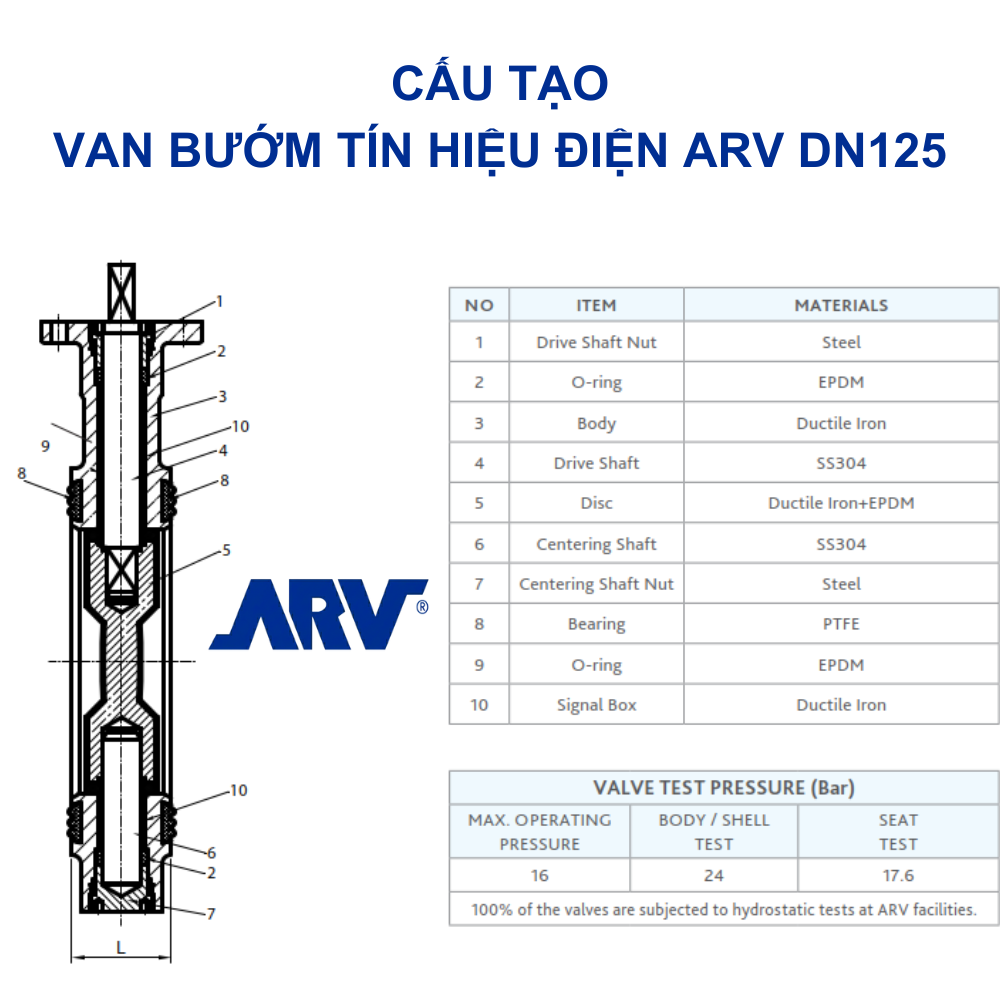

Cấu tạo của van bướm tín hiệu điện ARV DN125

Van bướm tín hiệu điện ARV DN125 có cấu tạo gồm các bộ phận chính như sau:

• Thân van: Làm từ gang cầu GGG50, phủ sơn epoxy chống gỉ ≥ 250μm.
• Đĩa van: Chế tạo từ gang cầu mạ Ni-Cr hoặc inox 304/316 giúp chống mài mòn, chịu lực tốt.
• Trục van: Inox 410 hoặc inox 304/316 – bền bỉ, truyền động ổn định.
• Gioăng làm kín (Seat): Vật liệu EPDM hoặc NBR, có độ đàn hồi cao, kín nước tuyệt đối.
• Bộ truyền động tay quay: Tích hợp hộp số giảm lực, vận hành nhẹ nhàng, dễ điều chỉnh.
• Công tắc tín hiệu điện: Thiết bị báo hiệu trạng thái đóng/mở của van, truyền tín hiệu về tủ điều khiển.

Để xem chi tiết sản phẩm quý khách có thể dowload file cataloge:

DOWNLOAD CATALOG

Nguyên lý hoạt động của van bướm tín hiệu điện ARV DN125

Van hoạt động theo cơ chế đơn giản nhưng hiệu quả:

• Khi quay tay cầm, hộp số truyền lực đến trục van, làm đĩa van quay quanh trục theo góc từ 0° đến 90°.
• Ở góc 0°, van đóng hoàn toàn, chặn dòng chảy. Ở góc 90°, van mở hoàn toàn, cho phép dòng lưu thông tối đa.
• Trong quá trình vận hành, công tắc tín hiệu điện (thường là tiếp điểm khô – dry contact) sẽ gửi tín hiệu báo trạng thái hiện tại của van về trung tâm điều khiển, giúp người vận hành theo dõi và kiểm soát từ xa.
• Điều này đặc biệt quan trọng trong các hệ thống tự động hoặc PCCC, nơi việc giám sát thời gian thực là bắt buộc.

Thông số kỹ thuật van bướm tín hiệu điện ARV DN125

Đặc điểm nổi bật của van bướm tín hiệu điện ARV DN125

• Tích hợp công tắc tín hiệu điện: Dễ dàng giám sát đóng/mở từ trung tâm điều khiển.
• Thiết kế nhỏ gọn, chắc chắn: Thân gang cầu bền, lớp phủ epoxy chống ăn mòn hiệu quả.
• Vận hành linh hoạt: Hộp số tay quay giúp thao tác nhẹ nhàng, tiết kiệm sức lao động.
• Kín nước tuyệt đối: Gioăng EPDM/NBR đảm bảo độ kín cao, hạn chế tối đa rò rỉ.
• Dễ lắp đặt: Kết nối mặt bích phổ thông phù hợp với nhiều tiêu chuẩn đường ống.
• Tương thích hệ thống SCADA, PLC: Phù hợp với yêu cầu tự động hóa và giám sát hiện đại.
• Tuổi thọ cao, ít bảo trì: Chất lượng vật liệu và cơ cấu ổn định, phù hợp cho môi trường làm việc khắc nghiệt.

Ứng dụng của van bướm tín hiệu điện ARV DN125

Van bướm ARV DN125 tích hợp tín hiệu điện được ứng dụng rộng rãi trong:

• Hệ thống phòng cháy chữa cháy (PCCC): Dùng làm van chặn chính hoặc van giám sát khu vực có sprinkler.
• Hệ thống cấp thoát nước sinh hoạt và công nghiệp: Điều tiết lưu lượng, ngăn dòng chảy ngược.
• Xử lý nước thải, nước ngầm: Giám sát và điều chỉnh dòng chảy hiệu quả.
• Hệ thống HVAC (điều hòa không khí): Điều tiết lưu lượng nước làm mát.
• Nhà máy công nghiệp, khu chế xuất: Tích hợp hệ thống điều khiển giám sát tự động (SCADA).
• Ngành dược phẩm, thực phẩm, hóa chất nhẹ: Yêu cầu kiểm soát nghiêm ngặt trạng thái van trong quá trình sản xuất.
