Van bướm tín hiệu điện ARV DN150

Van bướm tín hiệu điện ARV DN150 là gì?

Van bướm tín hiệu điện ARV DN150 là thiết bị van công nghiệp dạng bướm, có kích thước danh nghĩa DN150 (150mm), được tích hợp công tắc tín hiệu điện để giám sát trạng thái đóng/mở từ xa.

Van bướm tín hiệu điện ARV DN150 cho phép người vận hành kiểm soát và giám sát hệ thống thông qua tín hiệu điện trả về tủ điều khiển, nâng cao tính an toàn và hiệu quả vận hành.

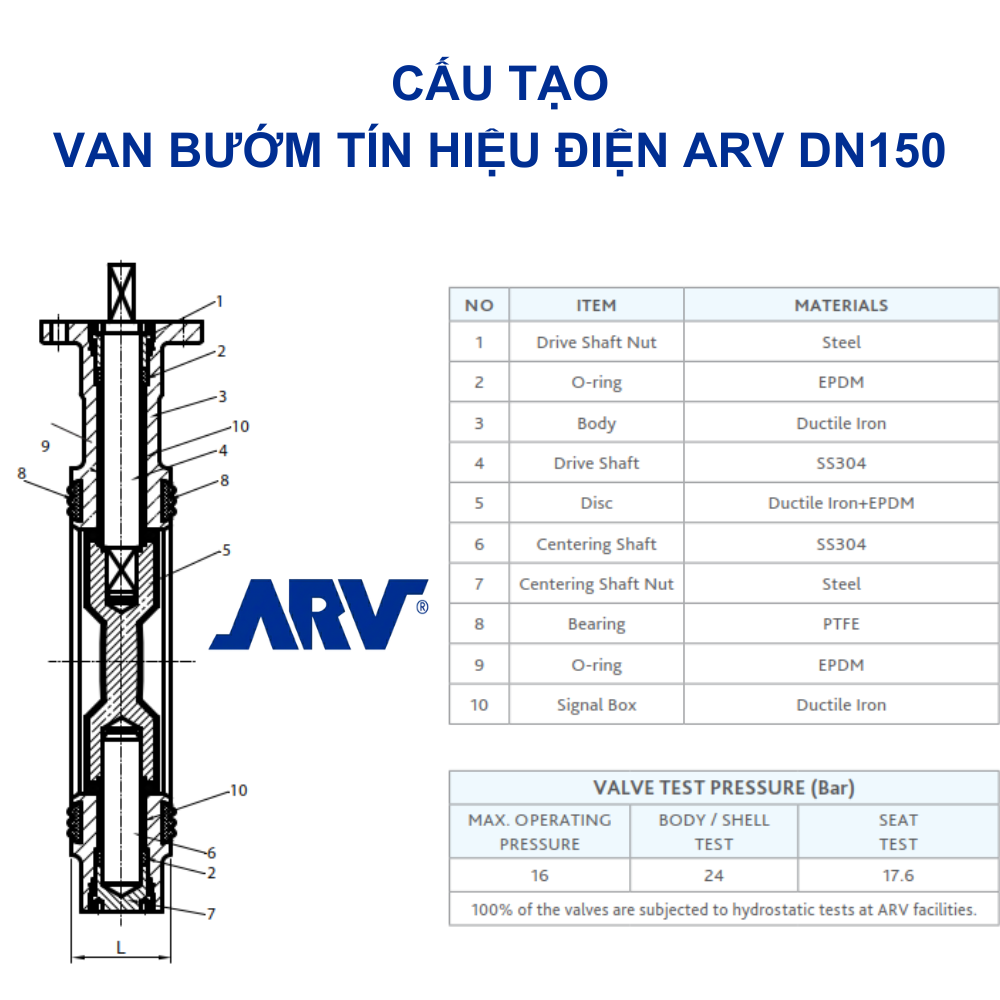

Cấu tạo của van bướm tín hiệu điện ARV DN150

Van bướm tín hiệu điện ARV DN150 được thiết kế với các thành phần chính như sau:

• Thân van: Gang cầu GGG50 phủ sơn epoxy ≥ 250μm chống ăn mòn, tăng tuổi thọ sử dụng.
• Đĩa van: Làm từ gang cầu mạ Ni-Cr hoặc inox 304/316, chống mài mòn, chịu áp lực cao.
• Trục van: Inox 410 hoặc inox 304/316 đảm bảo độ bền và tính ổn định khi truyền động.
• Gioăng làm kín (Seat): Chất liệu EPDM hoặc NBR, khả năng đàn hồi cao, kín nước tuyệt đối.
• Hộp số tay quay: Giúp vận hành nhẹ nhàng, chính xác, giảm lực tác động khi đóng/mở.
• Công tắc tín hiệu điện: Bộ tiếp điểm khô (Dry contact) có chỉ số bảo vệ IP65, cho phép truyền tín hiệu trạng thái đóng/mở về trung tâm điều khiển.

Để xem chi tiết sản phẩm quý khách có thể dowload file cataloge:

DOWNLOAD CATALOG

Nguyên lý hoạt động của van bướm tín hiệu điện ARV DN150

Van hoạt động dựa trên cơ chế quay đĩa để điều tiết dòng chảy:

• Khi vận hành tay quay, hộp số truyền động làm trục van quay, kéo theo đĩa van xoay trong phạm vi từ 0° (đóng hoàn toàn) đến 90° (mở hoàn toàn).
• Khi van mở hoặc đóng, công tắc tín hiệu điện tích hợp sẽ kích hoạt tiếp điểm, truyền tín hiệu trạng thái về tủ điều khiển trung tâm.
• Tín hiệu này giúp người vận hành giám sát được trạng thái van theo thời gian thực, đảm bảo tính an toàn và kịp thời trong các tình huống khẩn cấp, đặc biệt trong hệ thống PCCC.

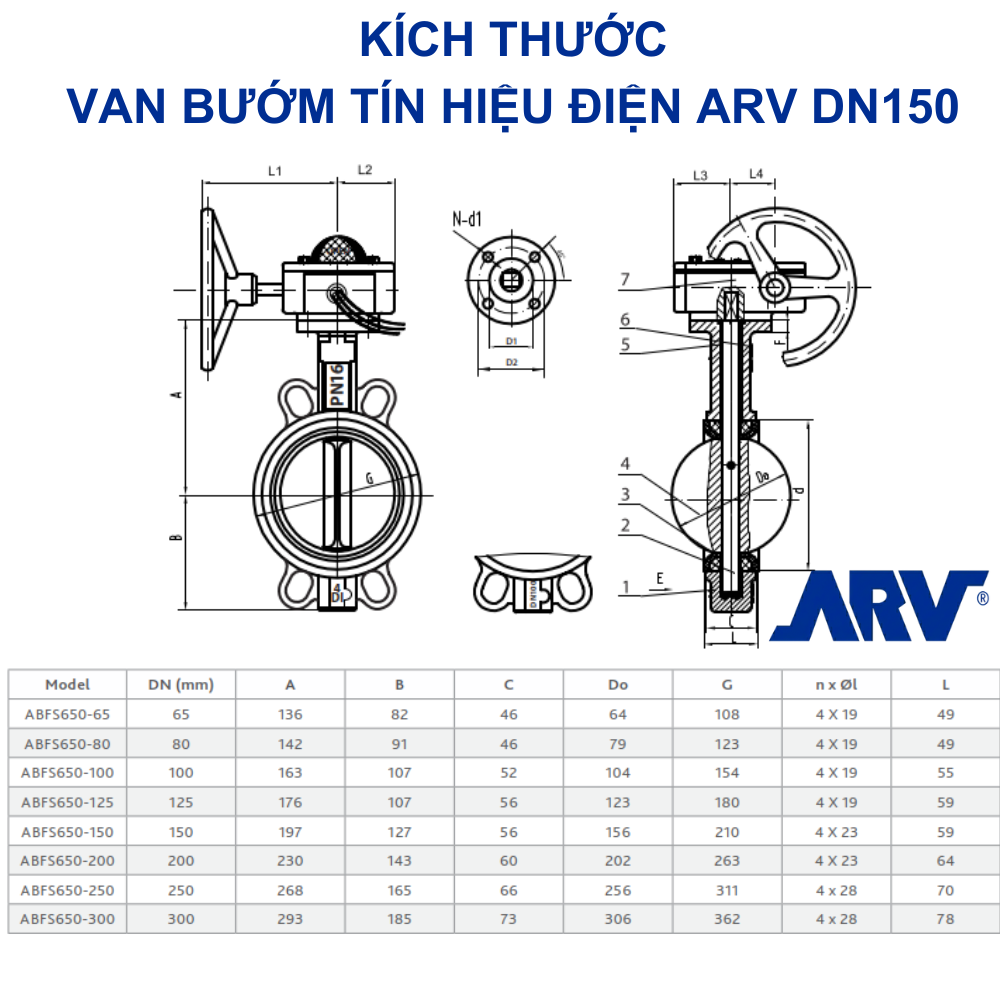

Thông số kỹ thuật van bướm tín hiệu điện ARV DN150

Đặc điểm nổi bật của van bướm tín hiệu điện ARV DN150

• Giám sát từ xa tiện lợi: Công tắc tín hiệu điện báo chính xác trạng thái đóng/mở.
• Vận hành nhẹ nhàng: Hộp số tay quay giảm lực tác động, điều chỉnh góc mở dễ dàng.
• Thiết kế bền bỉ: Gang cầu và inox chịu lực, chịu ăn mòn tốt trong môi trường ẩm ướt, khắc nghiệt.
• Độ kín nước tuyệt đối: Gioăng EPDM/NBR cao cấp, hạn chế rò rỉ tối đa.
• Kết nối đa dạng: Phù hợp với tiêu chuẩn mặt bích phổ thông, dễ lắp đặt vào các hệ thống sẵn có.
• Dễ bảo trì, tuổi thọ cao: Cấu tạo đơn giản, dễ vệ sinh, giảm chi phí vận hành dài hạn.
• Tương thích tự động hóa: Kết nối hệ thống SCADA, PLC để kiểm soát tập trung.

Ứng dụng của van bướm tín hiệu điện ARV DN150

Van bướm tín hiệu điện ARV DN150 được sử dụng rộng rãi trong các lĩnh vực nhờ khả năng điều tiết chính xác và giám sát thông minh:

• Hệ thống phòng cháy chữa cháy (PCCC): Là van chặn chính hoặc van khu vực có sprinkler, bắt buộc trong tiêu chuẩn PCCC.
• Hệ thống cấp thoát nước sinh hoạt và công nghiệp: Điều tiết, đóng mở dòng nước trong các tuyến ống chính.
• Xử lý nước thải, nước ngầm: Giúp kiểm soát dòng chảy, chống tràn và rò rỉ.
• Hệ thống HVAC (Điều hòa trung tâm): Điều chỉnh lưu lượng nước làm mát cho tòa nhà và nhà máy.
• Nhà máy công nghiệp, khu chế xuất: Kết nối hệ thống giám sát trung tâm (SCADA, PLC).
• Ngành thực phẩm, đồ uống, dược phẩm: Yêu cầu độ kín cao, vận hành an toàn và vệ sinh.

Kết luận

Van bướm tín hiệu điện ARV DN150 là giải pháp lý tưởng cho các hệ thống công nghiệp hiện đại cần độ tin cậy cao, vận hành an toàn và giám sát tự động.
