Van cổng tín hiệu điện ARV DN250

Van cổng tín hiệu điện ARV DN250 là gì?

Van cổng tín hiệu điện ARV DN250 là thiết bị công nghiệp được sử dụng để đóng/mở dòng chảy trong hệ thống đường ống có kích thước danh định DN250 (đường kính ngoài khoảng 273 mm). Van được tích hợp bộ công tắc tín hiệu điện, cho phép giám sát và báo trạng thái mở/đóng từ xa về hệ thống điều khiển trung tâm như BMS, SCADA hoặc tủ PCCC.

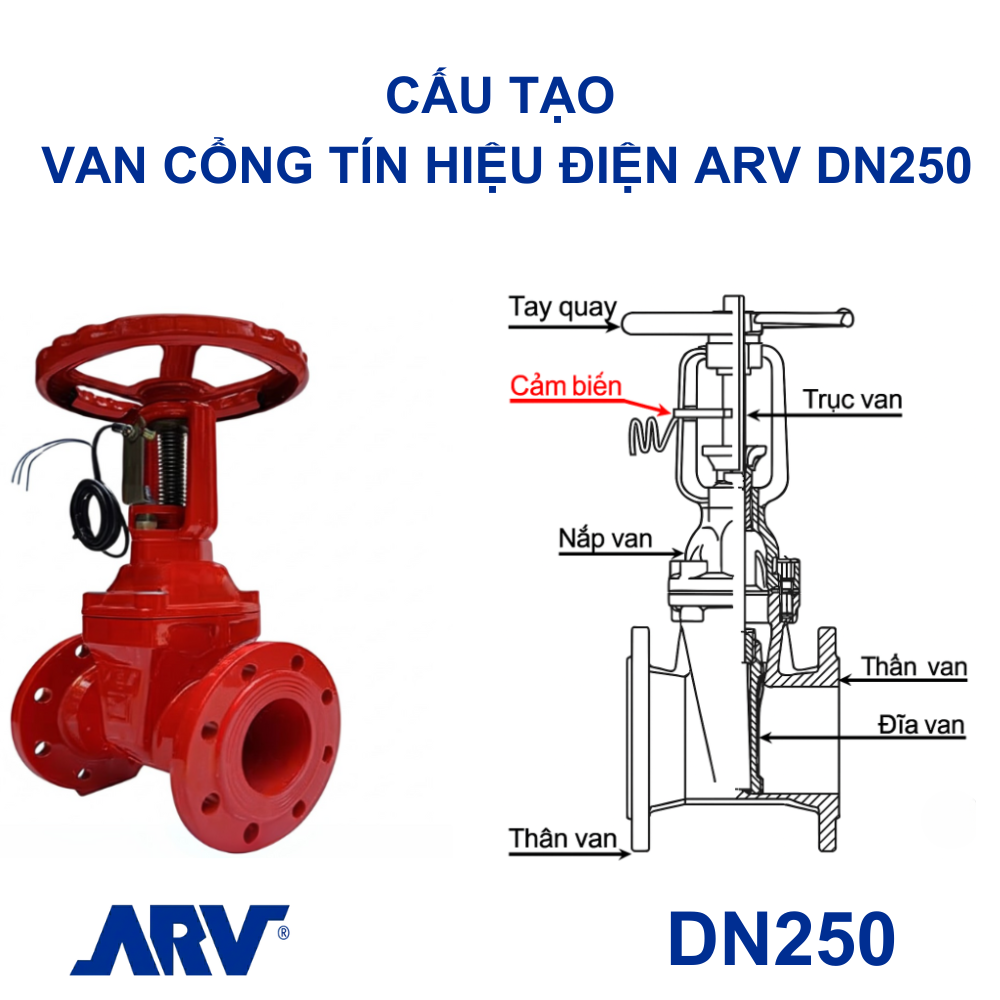

Cấu tạo của van cổng tín hiệu điện ARV DN250

Van bao gồm hai phần cấu tạo chính:

Phần cơ khí

• Thân van: Đúc bằng gang cầu FCD450, phủ sơn epoxy chống ăn mòn dày ≥250µm.
• Đĩa van: Gang cầu bọc cao su EPDM có độ đàn hồi và độ kín tuyệt đối.
• Ty van (trục van): Inox 304 hoặc inox 431, chống gỉ sét, chịu lực lớn.
• Tay quay: Điều khiển thủ công, có thể kết hợp mô-tơ điện hoặc khí nén nếu cần.

Phần tín hiệu điện

• Công tắc tín hiệu điện: Cảm biến trạng thái đóng/mở van, truyền tín hiệu điện về trung tâm.
• Tiếp điểm điện: Loại NO/NC, truyền tín hiệu tới BMS, SCADA hoặc tủ điều khiển PCCC.
• Điện áp hoạt động: 24V hoặc 220V tùy chọn.
• Hộp tín hiệu: Thiết kế kín, chống nước, chống bụi theo tiêu chuẩn IP65 trở lên.

Để xem chi tiết sản phẩm quý khách có thể dowload file cataloge:

DOWNLOAD CATALOG

Nguyên lý hoạt động của van tín hiệu điện ARV DN250

• Khi tay quay được xoay để mở van, trục van nâng đĩa lên khỏi dòng chảy. Bộ tín hiệu điện cảm nhận sự thay đổi vị trí và gửi tín hiệu trạng thái “mở” về hệ thống điều khiển.
• Khi đóng van, đĩa hạ xuống chắn dòng chảy, và công tắc chuyển sang trạng thái “đóng”.

Việc tích hợp công tắc tín hiệu giúp giám sát trạng thái van từ xa, hỗ trợ tự động hóa và nâng cao tính an toàn trong vận hành.

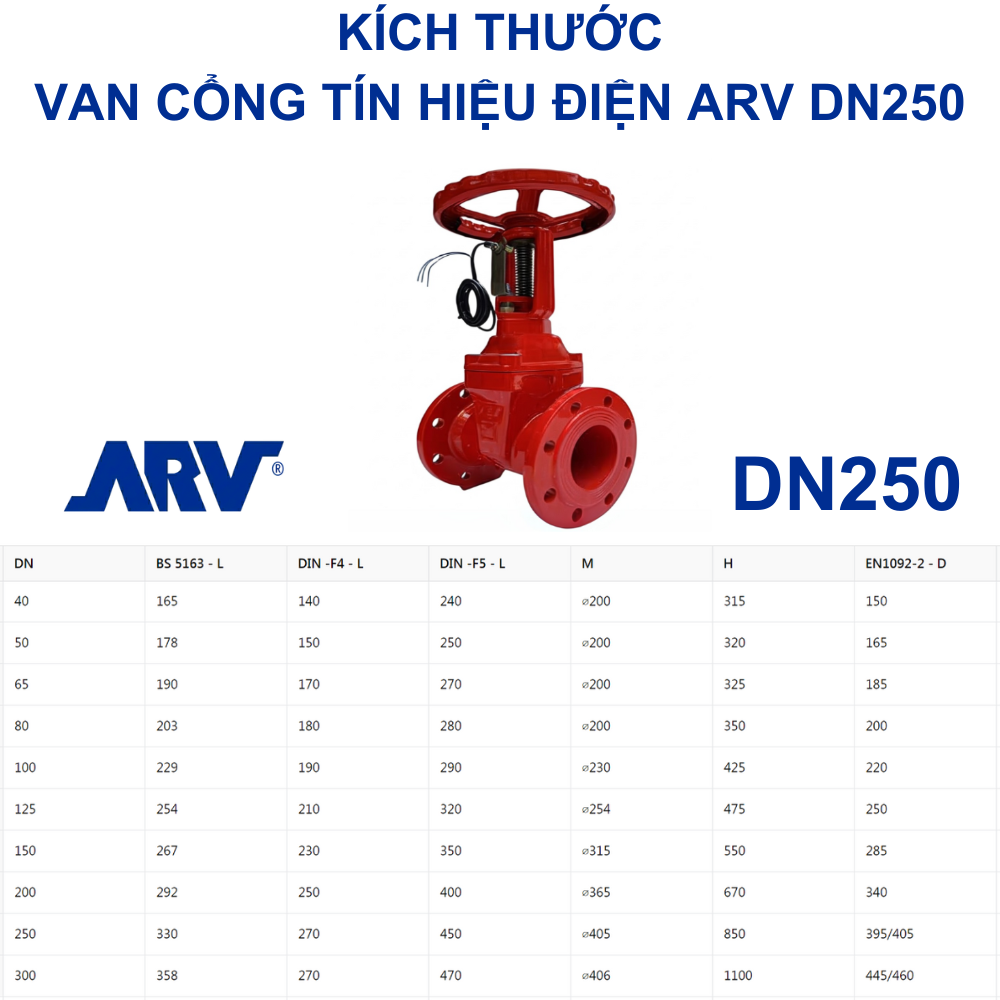

Thông số kỹ thuật van cổng tín hiệu điện ARV DN250

Đặc điểm nổi bật của van tín hiệu điện ARV DN250

• Tích hợp công tắc tín hiệu thông minh: Giúp giám sát chính xác trạng thái van mà không cần kiểm tra tại chỗ.
• Chất liệu bền bỉ, chống ăn mòn: Gang cầu FCD450 phủ epoxy cho tuổi thọ cao, phù hợp môi trường khắc nghiệt.
• Độ kín cao: Đĩa van bọc EPDM giúp van đóng kín, không rò rỉ, vận hành ổn định lâu dài.
• Tín hiệu điện dễ kết nối: Tương thích với hệ thống BMS, SCADA, PCCC và các bộ điều khiển công nghiệp.
• Thiết kế tối ưu: Dễ lắp đặt, bảo trì, thay thế khi cần thiết.
• Hoạt động ổn định trong điều kiện áp lực lớn: Đáp ứng tốt trong các hệ thống cấp nước công suất cao.

Ứng dụng của van cổng tín hiệu điện ARV DN250

Sản phẩm được sử dụng rộng rãi trong nhiều hệ thống kỹ thuật:

• Hệ thống PCCC (phòng cháy chữa cháy): Quản lý trạng thái mở/đóng của các van cấp nước trong hệ thống chữa cháy tự động.
• Hệ thống cấp nước sạch – thoát nước đô thị: Kiểm soát lưu lượng nước và giám sát vận hành từ xa.
• Nhà máy xử lý nước – nước thải: Đảm bảo kiểm soát dòng chảy chính xác, tích hợp dễ dàng vào hệ thống SCADA.
• Tòa nhà cao tầng, trung tâm thương mại: Giám sát trạng thái van qua BMS, hỗ trợ bảo trì và vận hành hiệu quả.
• Khu công nghiệp – nhà máy sản xuất: Quản lý hệ thống cấp nước nội bộ và hệ thống kỹ thuật.

Kết luận

Van cổng tín hiệu điện ARV DN250 là thiết bị không thể thiếu trong các hệ thống kỹ thuật hiện đại, giúp giám sát trạng thái van một cách chính xác và an toàn. Với cấu tạo chắc chắn, độ kín cao, khả năng truyền tín hiệu nhanh chóng, van đáp ứng hoàn hảo các yêu cầu vận hành trong hệ thống PCCC, cấp nước, thoát nước và tự động hóa công nghiệp. Đây là lựa chọn hàng đầu cho các công trình cần tính ổn định, độ tin cậy và hiệu quả vận hành cao.
